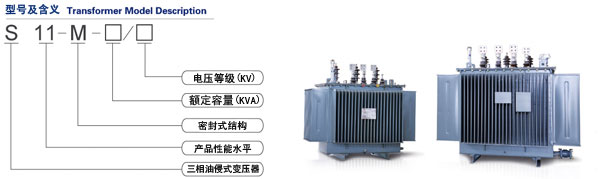

S11系列10kV-35kV級低損耗無勵磁調壓變壓器
- 掃碼查看手機端
S11系列10kV-35kV級低損耗無勵磁調壓變壓器產品介紹
該產品執行國家標準GB1094-1996《電力變壓器》和GB/T6451-2008《三相油浸式電力變壓器技術參數和要求》。
S11系列變壓器是新系列低損耗銅繞組產品，該產品采用良好的材料，在線圈器身和絕緣方面，運用新材料。
S11系列10kV-35kV級低損耗無勵磁調壓變壓器產品特點
經濟性能好
S11系列產品在S9系列的基礎上，空載損耗平均下降了30%，空載電流比S9下降70%-85%。
使用時間長
變壓器油箱采用全密封結構，油箱與箱沿可用螺栓聯接或焊死，變壓器油不與空氣接觸。
運行高
油箱密封有關零部件進行改進。
占地面積小
S9-M、S11-M系列變壓器油箱采用波紋板式散熱器，當油溫變化時波紋板熱脹冷縮可取代儲油柜的作用，波紋板式油箱外形美觀，占地面積小。
S11系列10kV級無勵磁調壓變壓器技術數據表
額定容量
（kVA）
Rated Capaity
電壓組合
Voltage Combined
聯接組標號
Vector-group
空載消耗（W）
No-load Loss
負載損耗（W）
75°C
Load-loss
空載電流（%）
No-load
current
短路阻礙（%）
Short-circuit
Impendance
高壓
HV
（kV）
高壓分接范圍
Tapping Ranges
低壓
LV
（kV）
6
6.3
10
10.5
11
±5%
±2*2.5%
Dyn11
Yyno
S11系列20KV油浸式配電變壓器技術數據表
Technical Data Of S11 Series 20K Oil Immersed Power Transformer
±5%
±2*2.5%
30
0.4
100
630/600
0.80
4.0
50
130
910/870
0.75
63
150
1090/1040
0.75
80
180
1310/1250
0.70
100
200
1580/1500
0.65
125
240
1890/1800
0.65
160
280
2310/2200
0.60
200
340
2730/2600
0.50
250
400
3200/3050
0.50
315
480
3830/3650
0.45
400
570
4520/4300
0.45
500
680
5410/5150
0.40
630
810
6200
0.40
4.5
800
980
7500
0.35
1000
1150
10300
0.35
1250
1360
12000
0.30
1600
1640
14500
0.30
30
20
0.4
Dyn11
90
660
2.1
5.5
50
130
960
2.0
63
150
1145
1.9
80
180
1370
1.8
100
200
1650
1.6
125
240
1980
1.5
160
290
2420
1.4
200
330
2860
1.3
250
400
3350
1.2
315
480
4010
1.1
400
570
4730
1.0
500
680
5660
1.0
630
810
6820
0.9
6.0
800
980
8250
0.8
1000
1150
11330
0.7
1250
1350
13200
0.7
1600
1630
15950
0.6
2000
1950
19140
0.6
2500
2340
22220
0.5
S11系列35kV級鐵芯無勵磁調壓變壓器技術數據表
|
額定容量 （kVA） Rated Capacity |
電壓組合 Voltage Combined |
聯接組標號 Vector-group |
空載損耗（W） No-load Loss |
負載損耗（W） 75°C Load-loss |
空載電流（%） No-load current |
短路障礙（%） Short-circuit Impendance |
||
|
高壓 HV （kV） |
高壓分接范圍 Tapping Ranges |
低壓 LV （kV） |
||||||
| 630 |
35 |
±5% |
3.15 6.3 10.5 |
Yd11 | 830 | 7870 | 1.10 | 6.5 |
| 800 | 980 | 9410 | 1.00 | |||||
| 1000 | 1150 | 11540 | 1.00 | |||||
| 1250 | 1410 | 13940 | 0.90 | |||||
| 1600 | 1700 | 16670 | 0.80 | |||||
| 2000 | 2180 | 18380 | 0.70 | |||||
| 2500 | 2560 | 19670 | 060 | |||||
| 3150 |
35~ 38.5 |
±5% |
3.15 6.3 10.5 |
3040 | 23090 | 0.56 | 7.0 | |
| 4000 | 3620 | 27360 | 0.56 | |||||
| 5000 | 4320 | 31380 | 0.48 | |||||
| 6300 | 5250 | 35060 | 0.48 | 7.5 | ||||
| 8000 |
35~ 38.5 |
±2*2.5% |
3.15 3.3 6.3 6.6 10.5 11 |
Ynd11 | 7200 | 38480 | 0.42 | |
| 10000 | 8700 | 45320 | 0.42 | |||||
| 12500 | 10080 | 53870 | 0.40 | 8.0 | ||||
| 16000 | 12160 | 65840 | 0.40 | |||||
| 20000 | 14400 | 79520 | 0.40 | |||||
| 25000 | 17020 | 94050 | 0.32 | |||||
| 31500 | 20220 | 112860 | 0.32 | |||||
